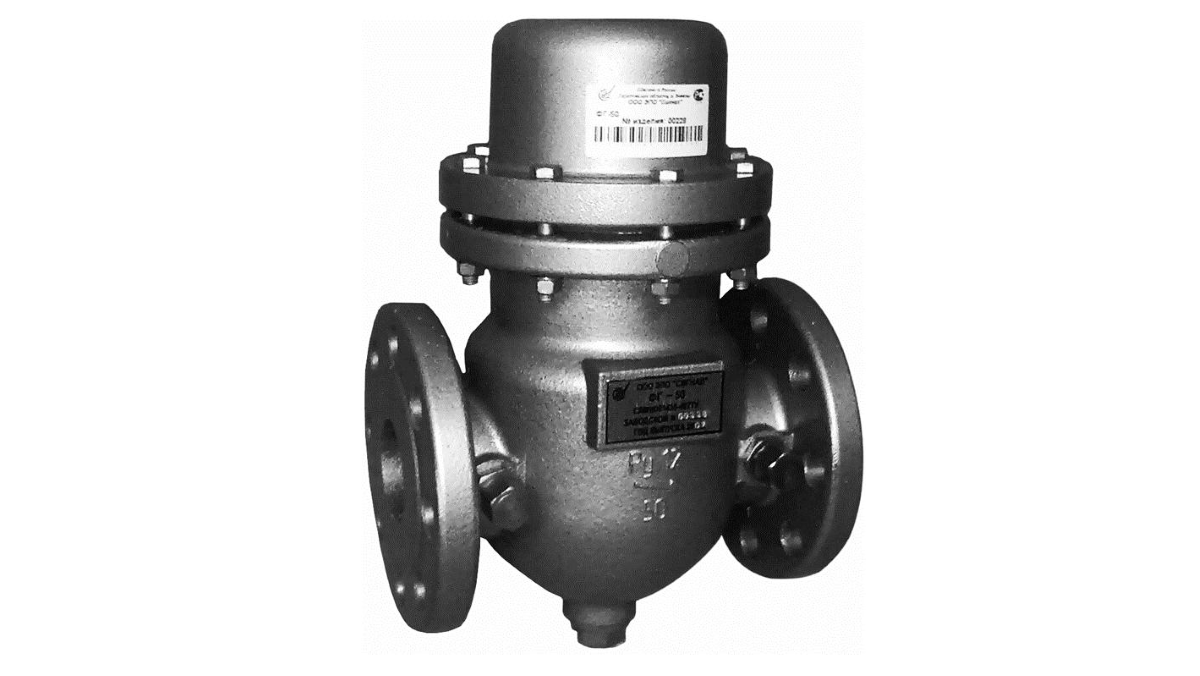

Технические характеристики газовых фильтров ФГ-50 (Л, П), ФГ-80 (Л, П)
| Наименование параметра | ФГ-50 (Л,П)* | ФГ-80 (Л,П)* |
|---|---|---|
| Рабочая среда | природный газ по ГОСТ 5542-87 | |
| Диапазон рабочих температур, °С | от -40 до +60 | |
| Максимальное входное (рабочее) давление газа, МПа | 1,2 | |
| Наибольшая пропускная способность, м³/ч, не менее, при входных рабочих давлениях: | ||
| 0,05 МПа | 650 | 1400 |
| 0,1 МПа | 1300 | 2800 |
| 1,2 МПа | 8000 | 16000 |
| Степень фильтрации, мкм, не более | 80 | |
| Допустимая разность давлений не фильтроэлементе, кПа, не более | 5 | |
| Максимально допустимая разность давлений не фильтроэлементе, при которой не происходит разрушение фильтроэлемента, кПа | 20 | |
| Присоединительные размеры: | ||
| входной и выходной патрубки, Ду | 50 | 80 |
| присоединение | фланцевое по ГОСТ 12817-80 | |
| Габаритные размеры, мм, не более | ||
| длина | 220 | 280 |
| высота | 320 | 450 |
| ширина | 160 | 195 |
| Масса, кг | 6 | 10 |
| Срок службы, лет | 3 | |
*Варианты исполнений по расположению входных патрубков: вход газа слева (Л), вход газа справа (П).
До фильтрующего элемента и после него в корпусе предусмотрены резьбовые отверстия для дальнейшей установки индикатора перепада давления.
