Фильтры газовые сетчатые прямоточные ФГП (ФГС) применяются для очистки неагрессивных газов и воздуха от механических примесей. Стальной сварной корпус. Фильтрующий элемент изготовлен из металлической, нержавеющей сетки, с ячейкой в свету 0,25×0,25 мм, которая сохраняет все технические характеристики при температуре окружающей среды от -30 до +50 °С.
Технические характеристики фильтров ФГС-50, ФГС-80
| Параметры | ФГС-50 | ФГС-80 |
|---|---|---|
| Регулируемая среда | природный газ по ГОСТ 5542-87 сжиженный газ по ГОСТ 20448-90 |
|
| Рабочее давление, МПа | 1,6 | 1,6 |
| Пропускная способность, м³/ч, при перепаде давления Р=500 мм вод. ст. при Рвых : | ||
| 1,6 МПа | 6900 | 17400 |
| 1,2 МПа | 5800 | 13600 |
| 0,6 МПа | 3900 | 7800 |
| 0,3 МПа | 2900 | 5000 |
| 0,1 МПа | 2000 | 2600 |
| Условный проход Ду | 50 | 80 |
| Тип соединения | фланцевое по ГОСТ 12820-80 | |
| Габаритные размеры, мм: | ||
| длина | 344 | 410 |
| ширина | 217 | 331 |
| высота | 159 | 273 |
| Масса, кг | 20 | 45 |
* Старое название — ФГП.

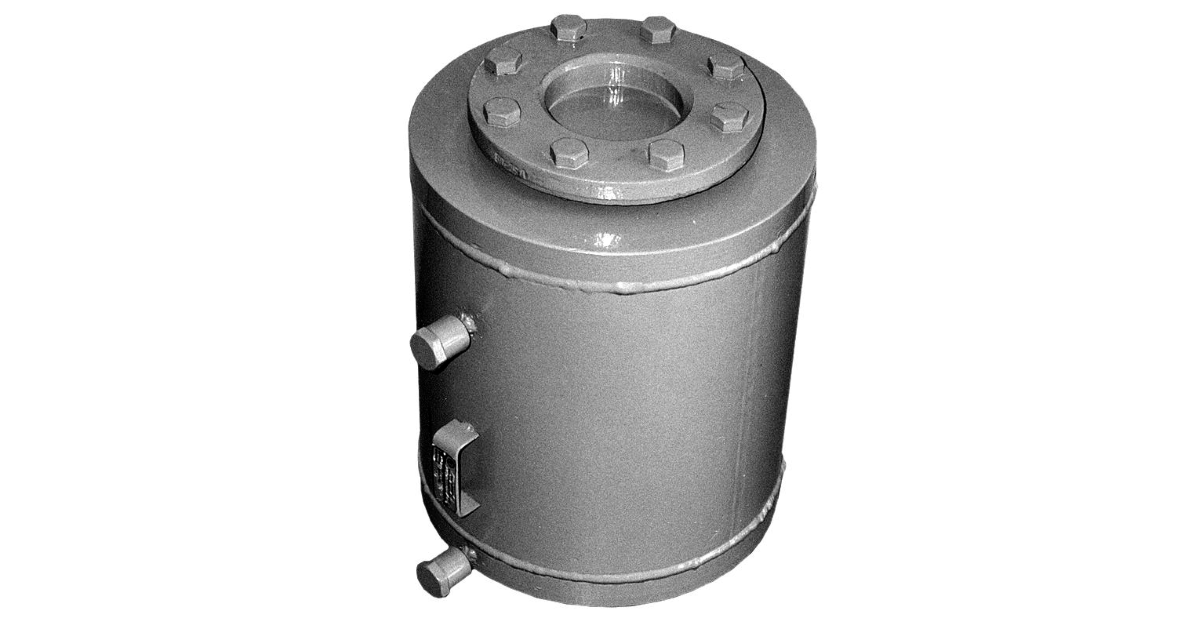

Фильтр газовый прямоточный ФГП (сетчатый ФГС):
1 — корпус; 2 — кассета; 3 — фильтрующий элемент; 4 — фланцы; 5 — штуцер; 6 — патрубок.
