Применяются для очистки неагрессивного углеводородного газа от механических примесей.
Вид климатического исполнения УХЛ4 ГОСТ 15150-69.
Фильтры изготавливаются с условным проходом Ду 25, 40 и 50 мм, прямое фланцевое соединение.
Фильтры Ду 50 производятся в трех модификациях:
- без отверстия для продувочного газопровода;
- с правосторонним расположением отверстия для продувочного газопровода;
- с левосторонним расположением отверстия для продувочного газопровода.
Технические характеристики фильтров ФС-25, ФС-40
| Параметры и характеристики | ФС-25 | ФС-40 |
|---|---|---|
| Ду | 25 | 40 |
| Рабочее давление, МПа, не более | 1,2 | 1,2 |
| Пропускная способность при входном давлении 0,1 МПа для газа плотностью ρ=0,73 кг/м³ | 300 | 380 |
| Максимальный перепад давления на фильтре, Па | 5000 | 5000 |
| Габаритные размеры, мм, не более: | ||
| ширина | 115 | 145 |
| длина | 162 | 200 |
| высота | 190 | 245 |
| Масса, кг | 6 | 9 |

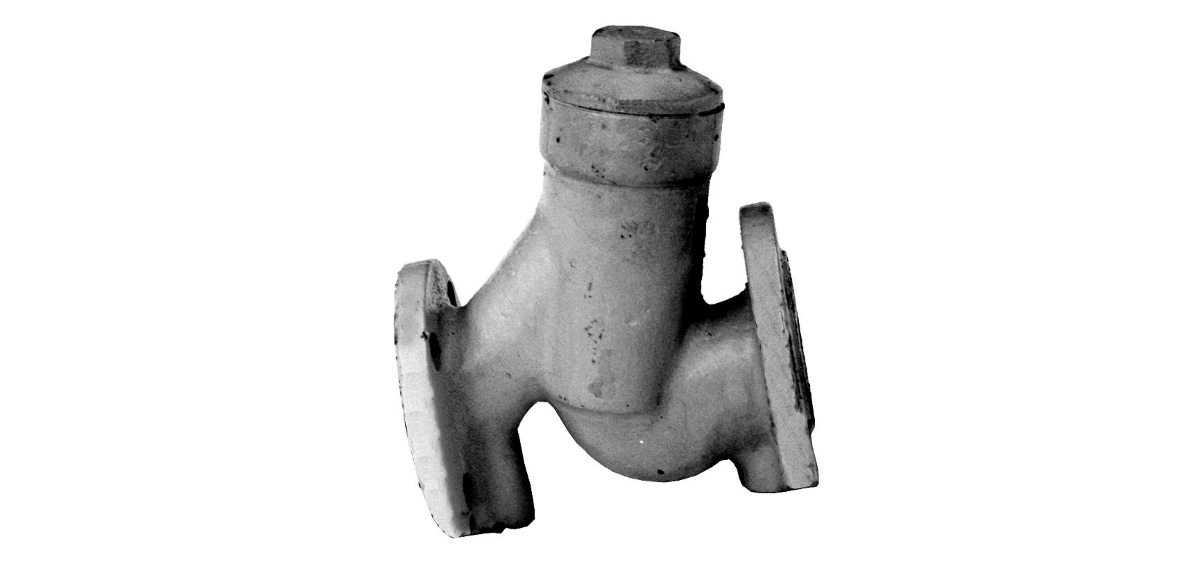

Фильтр сетчатый типа ФС:
1 — корпус; 2 — кассета; 3 — сетка; 4 — пробка
