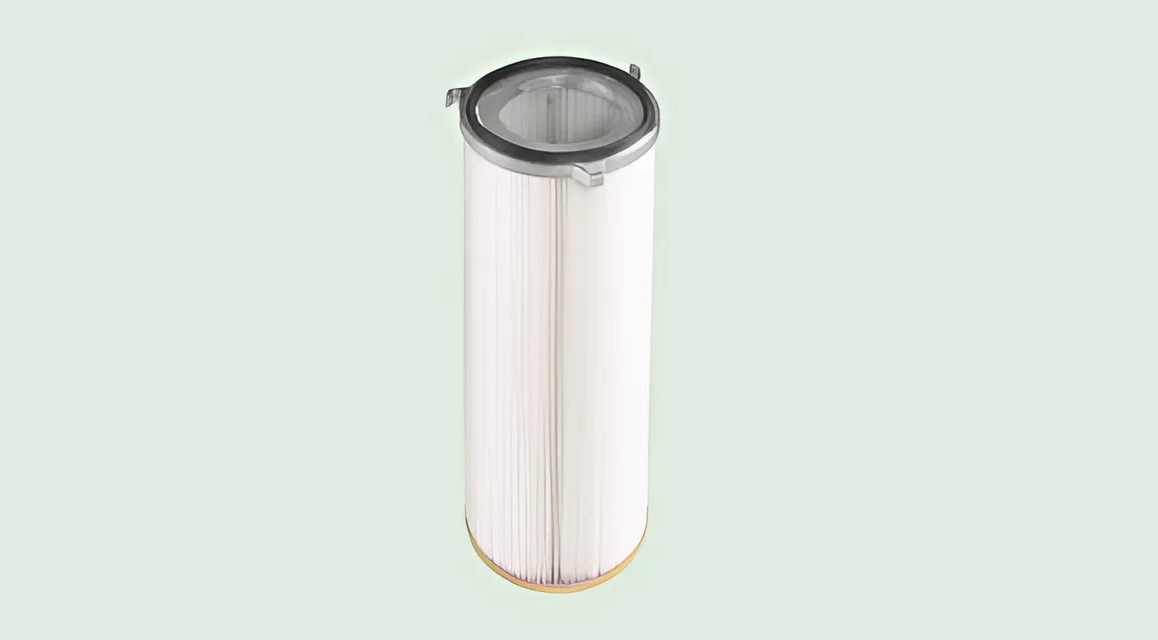

Классический JET картридж. Верхний фланец с тремя фиксаторами выполнен из литого алюминия. Нижний фланец и внутренняя сетка выполнены из гальванизированной стали. Резинка уплотнения клеится к фланцу -сверху, снизу или с обеих сторон. Фильтр комплектуется всеми фильтровальными материалами из каталога. Возможна установка сопла Вентури. Доступна полностью пластиковая модель фильтра под наименованием CJK.
|
1 |
Фланец верхний |
|
Алюминиевое литьё |
|
|
2** |
Резинка уплотнительная |
|
EPDM |
|
|
3 |
Сетка внутреняя |
|
Гальванизированная сталь |
|
|
4 |
Фланец закрытый |
|
Гальванизированная сталь |
|
|
5 |
Фильтр материал (фильтрпакет) |
|
Целлюлоза, полиэстер |
|
|
6* |
Бандаж наружный |
|
Пластиковая лента |
* — определяет изготовитель
** — может отсутствовать
Технические характеристики
|
Наименование параметра |
Обозначение, мм |
Номер фланца |
||||
|
CJ325* |
CJ324* |
CJ225* |
CJ150 |
CJ145 |
||
|
Наружный диаметр фланца |
OD |
370 |
342 |
246 |
185 |
137 |
|
Внутренний диаметр фланца |
ID |
209 |
209 |
144 |
85 |
57 |
|
Максимальный диаметр фланца по фиксатору |
Dmax |
434 |
400 |
294 |
224 |
152 |
|
Установочный диаметр фиксатора |
LUGD |
397 |
365 |
265 |
205 |
144 |
|
Толщина фланца / глубина паза для резинки уплотнения |
FT / FD |
12 / 6 |
12 / 6 |
12 / 8 |
12 / 8 |
12 / 8 |
|
Размеры фиксатора |
LUGH / LUGW |
12 / 10 |
10 / 8 |
10 / 8 |
10 / 8 |
4 / 8 |
|
Глубина гофр |
PH |
47 |
47 |
28 |
28 |
25 |
|
Диаметр нижнего фланца |
BFLD |
324,5 |
324,5 |
215,5 |
156 |
120 |
* — возможна установка сопла Вентури
