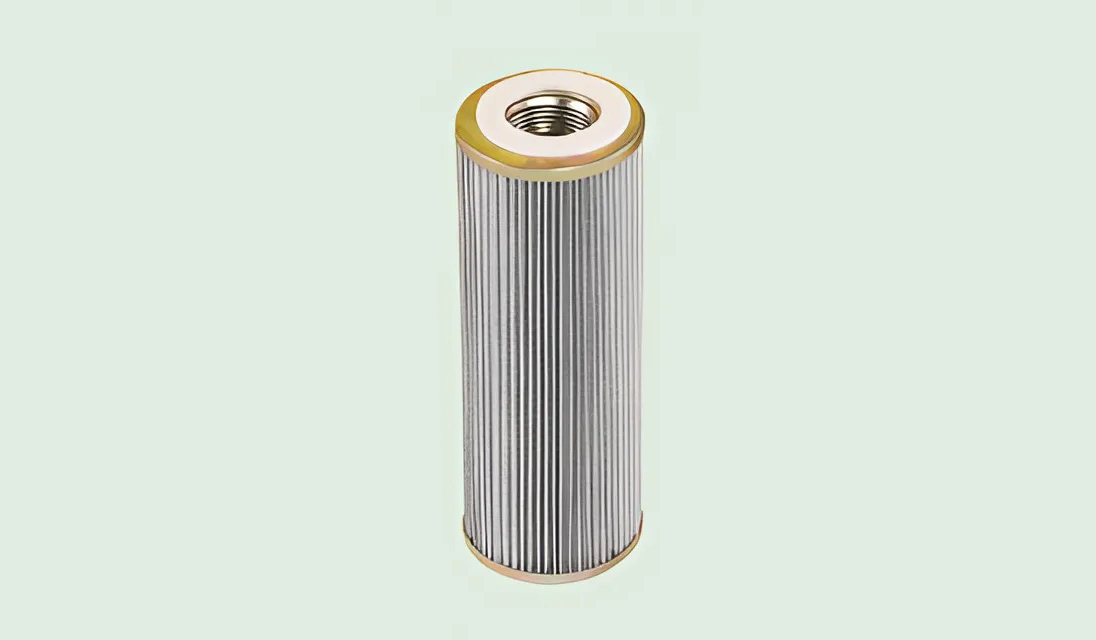

Картридж — альтернатива фильтрам MAHLE GmbHбез наружной сетки. Фланцы и внутренняя сетка выполнены из гальванизированной стали. Открытый фланец имеет резьбовую часть для фиксации картриджа, а в закрытом фланце может иметься шестигранник для затягивания фильтра ключом. Резинка уплотнения — неопрен или фетр. Бандажная лента может быть как обыкновенной, из пластиковой ленты, так и сделанной по технологии пайки, что обеспечивает постоянный шаг гофр. Фильтр комплектуется всеми фильтровальными материалами из каталога.
|
1 |
Фланец открытый |
|
Гальванизированная сталь |
|
|
2 |
Резинка уплотнительная |
|
неопрен, фетр |
|
|
3 |
Сетка внутреняя |
|
Гальванизированная сталь |
|
|
4 |
Фланец закрытый |
|
Гальванизированная сталь |
|
|
5 |
Фильтр материал (фильтрпакет) |
|
Целлюлоза, полиэстер |
|
|
6* |
Бандаж наружный |
|
Пластиковая лента, паяная лента |
* — определяет изготовитель
Технические характеристики
|
Наименование параметра |
Обозначение, размерность |
Номер фланца |
|||
|
CRD209 |
CRD160 |
CRD72 |
CRD60 |
||
|
Наружный диаметр |
OD, мм |
209 |
161 |
120 |
115 |
|
Внутренний диаметр |
ID, мм |
90 |
90 |
68 |
54 |
|
Размеры резинки уплотнения |
GD2/GD1/GDL, мм |
150/105/5 |
110/80/4 |
110/80/4 |
|
|
Глубина гофр |
PH, мм |
26-30 |
16-18 |
22 |
|
|
Тип резинки уплотнения |
— |
неопрен |
неопрен, фетр |
фетр |
фетр |
|
Диаметр выштамповки |
BFLD, мм |
79 |
79 |
70 |
65 |
|
Размер под ключ |
мм |
28 |
28 |
28 |
28 |
|
Высота фильтра |
L, мм |
от 200 до 2000 |
|||
