Тип CPB

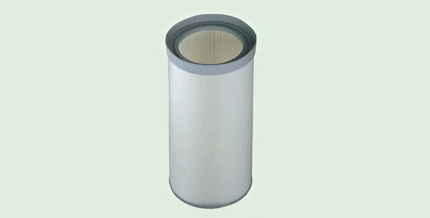

Классический Pleated Bag картридж, вариант Top Loader. Верхний и нижний фланцы выполнены из литого полиуретана. Внутренняя сетка — пластиковая. Фиксация картриджа происходит при помощи стальной вставки. Фильтр комплектуется всеми фильтровальными материалами из каталога. Максимальная температура применения 120 градусов Цельсия.
|
1 |
Фланец открытый |
|
Литой полиуретан (PU) |
|
|
2 |
Сетка внутреняя |
|
Пластик |
|
|
3 |
Фланец закрытый |
|
Литой полиуретан (PU) |
|
|
4 |
Фильтр материал (фильтрпакет) |
|
Целлюлоза, полиэстер |
|
|
5* |
Бандаж наружный |
|
Пластиковая лента |
* — определяет изготовитель
Технические характеристики
|
Наименование параметра |
Обозначение, мм |
Номер фланца |
|||
|
CPB160 |
CPB154 |
CPB145 |
CPB130 |
||
|
Наружный диаметр открытого фланца |
OD |
159 |
152 |
141 |
130 |
|
Внутренний диаметр открытого фланца |
ID |
96 |
96 |
86 |
74 |
|
Максимальный диаметр открытого фланца |
TFLD |
184 |
174 |
161 |
150 |
|
Высота открытого фланца |
TFLL |
96 |
96 |
86 |
74 |
|
Диаметр закрытого фланца |
BFLD |
157 |
151 |
142 |
121 |
|
Высота закрытого фланца |
BFLL |
27 |
26 |
30 |
29 |
|
Глубина гофр |
PH |
22-26 |
16-21 |
16-20 |
28 (26) |
|
Высота фильтра |
L |
от 300 до 2000 |
|||
Тип CBLPB
Классический Pleated Bag картридж, вариант BottomLoader. Верхний и нижний фланцы выполнены из литого полиуретана. Внутренняя сетка — пластиковая. Фильтр комплектуется всеми фильтровальными материалами из каталога. Максимальная температура применения 120 градусов Цельсия.
|
1 |
Фланец открытый |
|
Литой полиуретан (PU) |
|
|
2 |
Сетка внутреняя |
|
Пластик |
|
|
3 |
Фланец закрытый |
|
Литой полиуретан (PU) |
|
|
4 |
Фильтр материал (фильтрпакет) |
|
Целлюлоза, полиэстер |
|
|
5* |
Бандаж наружный |
|
Пластиковая лента |
* — определяет изготовитель
Технические характеристики
|
Наименование параметра |
Обозначение, мм |
Номер фланца |
|||
|
CBLPB160 |
CBLPB130 |
CBLPB124 |
CBLPB106 |
||
|
Наружный диаметр открытого фланца |
OD |
139 |
130 |
103 |
105 |
|
Внутренний диаметр открытого фланца |
ID |
96 |
86 |
75 |
74 |
|
Максимальный диаметр открытого фланца |
TFLD |
168 |
152 |
130 |
119 |
|
Высота открытого фланца |
TFLL |
80 |
92 |
46 |
30 |
|
Диаметр закрытого фланца |
BFLD |
157 |
142 |
121 |
142 |
|
Высота закрытого фланца |
BFLL |
27 |
30 |
29 |
30 |
|
Глубина гофр |
PH |
22 |
21 |
16-17 |
16 |
|
Высота фильтра |
L |
от 300 до 2000 |
|||
