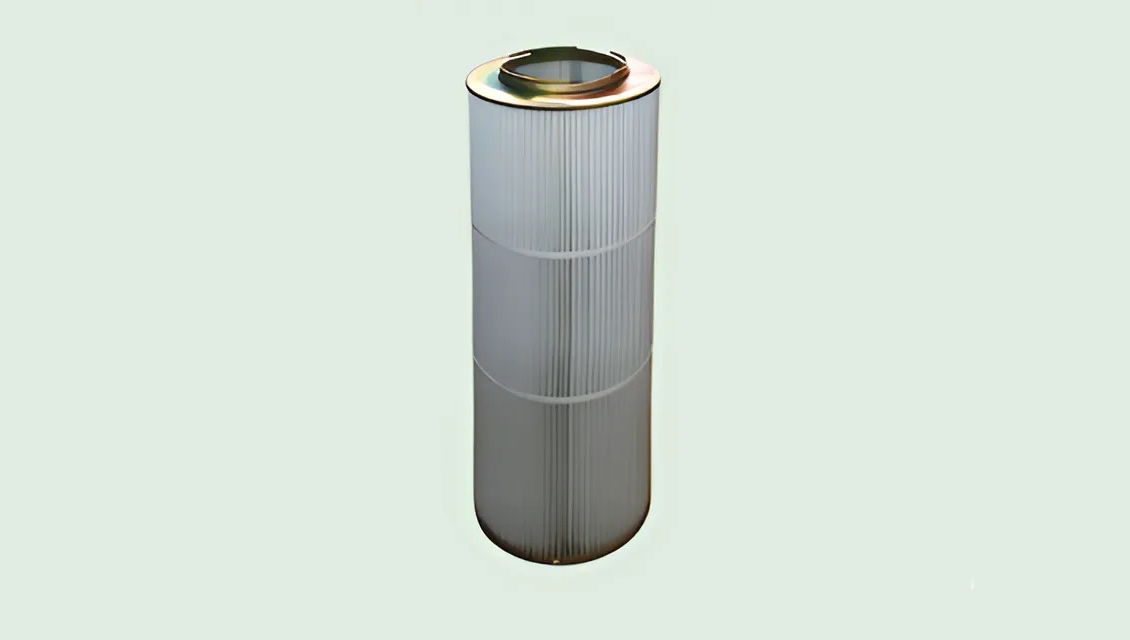

Классический Twist Lock картридж без наружной сетки. Фланцы и внутренняя сетка выполнены из гальванизированной стали или пластика. На открытом фланце имеется специальное поворотное крепление с тремя лепестками. Резинка уплотнения — адгезийная или приклеенная к фланцу. Фильтр комплектуется всеми фильтровальными материалами из каталога.
|
1 |
Фланец открытый |
|
Гальванизированная сталь, пластик |
|
|
2** |
Резинка уплотнительная |
|
EPDM, вспененный PU |
|
|
3 |
Сетка внутреняя |
|
Гальванизированная сталь, пластик |
|
|
4 |
Фланец закрытый |
|
Гальванизированная сталь, пластик |
|
|
5 |
Фильтр материал (фильтрпакет) |
|
Целлюлоза, полиэстер |
|
|
6* |
Бандаж наружный |
|
Пластиковая лента |
* — определяет изготовитель
** — может отсутствовать
Технические характеристики
|
Наименование параметра |
Обозначение, размерность |
Номер фланца |
||
|
Twist 47 |
Twist 52 |
Twist USA |
||
|
Наружный диаметр |
OD, мм |
325 |
325 |
325 |
|
Внутренний диаметр |
ID, мм |
209 |
209 |
209 |
|
Диаметр резинки (стандарт) |
GD, мм |
230 |
230 |
320 |
|
Глубина гофр |
PH, мм |
<30 |
<30 |
<48 |
|
Глубина площадки фланца |
FH, мм |
12 |
40 |
37,5 |
|
Высота крепления Twist |
TFLH, мм |
47 |
52 |
29 |
|
Тип резинки уплотнения |
— |
EPDM/PU |
EPDM/PU |
PU |
|
Высота фильтра |
L, мм |
от 300 до 1400 |
||
